在当今电子技术飞速发展的时代，功率模块扮演着至关重要的角色，广泛应用于电力电子设备、新能源汽车、工业自动化等众多领域。而功率模块能够稳定、高效且安全运行，离不开其中一种关键要素——绝缘材料。
图1 功率模块封装结构示意图[1]
（一）功率模块绝缘材料的重要性
功率模块通常要处理高电压、大电流，在这样复杂且具有挑战性的工作环境下，绝缘材料就如同一位忠诚的“卫士”，起到了隔离导电部分、防止漏电、短路等电气故障的关键作用。它不仅保障了功率模块自身的正常运作，更是对整个使用该模块的设备以及操作人员的安全负责。一旦绝缘材料出现问题，比如绝缘性能下降或者失效，很可能引发电气火灾、设备损坏等严重后果，所以说，绝缘材料的性能优劣直接决定着功率模块的可靠性和安全性。
（二）常见的功率模块绝缘材料类型
(1) 陶瓷绝缘材料
陶瓷材料凭借其优异的电绝缘性能、高的机械强度以及良好的耐高温特性，成为功率模块绝缘材料中的“明星选手”之一。像氧化铝陶瓷，它具有较高的介电常数和绝缘电阻率，能够在高温环境下稳定地隔绝电流，常用于一些对散热要求较高同时又需要可靠绝缘的功率模块场合，比如大功率的电力电子变换器中。还有氮化铝陶瓷，其热导率比氧化铝陶瓷更出色，能帮助功率模块更高效地散热，这对于那些长时间高负荷运行的模块来说，极大地提升了整体性能和寿命。
表1 基板用绝缘材料的主要性能[1]
(2) 聚酰亚胺绝缘材料
聚酰亚胺可是一种高性能的有机高分子材料，它的优势在于柔韧性好、耐化学腐蚀性强以及能够适应多种复杂的加工工艺。在功率模块中，常以薄膜的形式出现，比如可以用于模块内部的线路绝缘、绕组绝缘等。并且，聚酰亚胺薄膜在很宽的温度范围内都能保持良好的绝缘性能，从低温到高温环境下，都为功率模块的稳定运行保驾护航，因此在航空航天、精密电子仪器等对环境适应性要求高的功率模块应用领域备受青睐。
(3) 环氧树脂绝缘材料
环氧树脂具备优良的粘结性、电气绝缘性以及机械加工性能。它可以通过浇注、灌封等工艺，将功率模块中的电子元器件进行封装，填充空隙，不仅起到绝缘作用，还能增强整个模块的机械稳定性，抵御外界的震动、冲击等机械应力。同时，环氧树脂还可以添加各种功能性的填料来进一步优化其性能，例如添加导热填料来提升其散热能力，使其更加契合功率模块的实际应用需求。
表2 灌封材料的主要性能[1]
|
材料 |
介电常数 |
介电强度/(kV/mm) |
温度范围/℃ |
|
硅凝胶 |
2.79(100kHz) |
16～20 |
-80～200 |
|
聚酰亚胺 |
4.2(1MHz) |
100～280 |
≤280 |
|
聚对二甲苯 |
2.65(1MHz) |
275 |
≤260 |
|
环氧树脂 |
3.3～4.0(1MHz) |
35～40 |
-55～125 |
（三）功率模块绝缘材料的研究进展
(1) 纳米技术的融入
近年来，纳米技术在绝缘材料领域掀起了一股革新的浪潮。科研人员通过将纳米粒子添加到传统的绝缘材料中，发现能够显著改善材料的绝缘性能、热导率等关键指标。比如在环氧树脂中添加纳米二氧化硅颗粒，能够细化环氧树脂的内部结构，减少内部缺陷，增强其抗击穿能力，使其在高电压环境下的绝缘可靠性大大提高。同时，纳米材料的加入还有助于提高材料的散热性能，这对于解决功率模块在高功率运行时的散热难题有着积极意义。

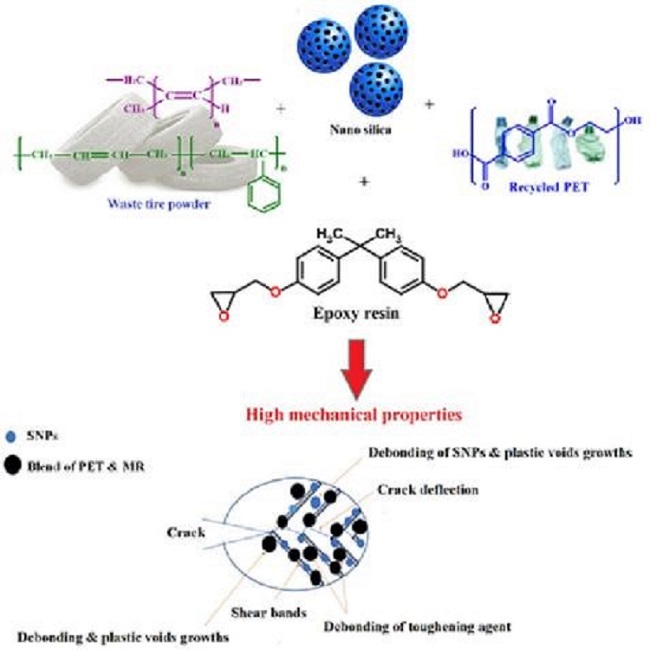

图2 纳米二氧化硅改性环氧树脂机制[2]
(2) 复合绝缘材料的研发
为了综合多种绝缘材料的优势，复合绝缘材料成为了研究的热点方向。例如将陶瓷纤维与高分子聚合物复合，陶瓷纤维提供了高的机械强度和耐高温性能，而高分子聚合物则赋予材料良好的柔韧性和加工性能。这种复合绝缘材料可以根据功率模块不同部位的具体要求进行定制化设计，在满足绝缘需求的同时，更好地适配复杂多变的应用场景，进一步提升功率模块的整体性能和使用寿命。
(3) 环保型绝缘材料探索
随着全球对环境保护的重视程度日益提高，研发环保型的功率模块绝缘材料也迫在眉睫。传统的一些绝缘材料可能在生产、使用或者废弃处理过程中会对环境造成不良影响。如今，科研人员正在积极寻找可生物降解、无毒无害且性能优异的新型绝缘材料替代物，比如一些天然高分子材料经过改性后，有望在未来的功率模块绝缘应用中大放异彩，实现绿色环保与高性能的双赢。
（四）功率模块绝缘材料的实际应用案例
(1) 新能源汽车领域
在新能源汽车的电机驱动系统中，功率模块负责将电池的直流电转换为交流电来驱动电机运转。这里面的绝缘材料就面临着高电压、频繁启停、震动以及温度变化大等诸多考验。而高性能的氮化硅陶瓷绝缘基板配合环氧树脂灌封材料，很好地解决了这些问题。陶瓷基板确保了电气绝缘和高效散热，环氧树脂灌封则进一步加固模块结构、防止水汽等外界因素侵蚀，保障了功率模块在汽车复杂的行驶环境下长期稳定可靠地工作。
(2) 风力发电领域
风力发电机组中的功率变流器，需要处理大容量的电能转换。功率模块中的绝缘材料要能耐受海边潮湿、盐雾以及高空温度变化等恶劣环境。采用聚酰亚胺薄膜作为绕组绝缘，并结合特殊的防潮、防腐涂层的陶瓷绝缘外壳，使得功率模块即使在这样严苛的户外环境中也能正常运行，为风力发电的电能转换效率和稳定性贡献力量。
（五）结语
功率模块绝缘材料的研究与应用是一个不断发展、持续创新的领域。随着科技的不断进步，我们有理由相信，未来会有更多性能卓越、功能多样且环保的绝缘材料涌现出来，为功率模块乃至整个电子电气行业的高质量发展提供更坚实的保障。希望通过今天的介绍，能让大家对功率模块绝缘材料有更深入的认识，也期待更多专业人士投入到相关的研究与应用拓展当中，共同推动这一领域迈向新的台阶。
