逆导型RC-IGBT设计简介及优化方向

IGBT已广泛应用在工业、消费、汽车和可再生能源等领域,在绝大多数应用中,客户需要更为紧凑的IGBT模块以降低其成本和尺寸。然而,IGBT模块尺寸减小的同时,功率密度和工作温度是增加的,这对模块的可靠性和寿命有不利影响。为实现更紧凑、同时兼具高可靠性的IGBT模块,芯片和封装方面的改进势在必行。为此,将反并联的FRD集成在IGBT芯片内部(即RC-IGBT,逆导型IGBT)从而释放FRD所占面积成为一个现实选项。

一、RC IGBT基本结构

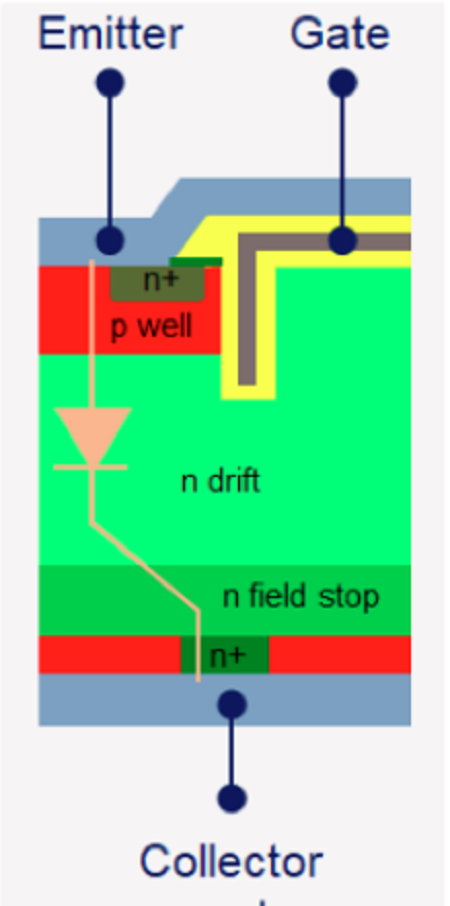

1RC IGBT的元胞结构,通过在背面N型注入形成内置FRD的阴极,正面P++P作为FRD的阳极,形成了典型的P/N-/N+FRD结构。

1 RC IGBT结构

二、RC IGBT的技术优势

(一)减小芯片尺寸,简化封装,提升功率密度

1IGBTFRD芯片共用终端,减少芯片总面积

2、芯片数量减少一半,节省封装键合成本;

3、总芯片面积缩减,封装尺寸减小,提升功率密度

(二)降低结温波动,提升可靠性

1、器件产生的热量合成一个热源,散热路径一致;

2、可大幅降低芯片结温波动,提升器件可靠性;

(三)降低热阻,提高散热效率,降低工作结温

1、单颗芯片面积增大,热阻降低,有利于散热;

2、芯片散热面积增大,有利于降低实际工作结温;

三、RC IGBT存在的问题

由于RC-IGBT为降低成本,一般选择适配IGBT传统工艺,因此RC-IGBT存在固有的一些问题。

(一)内置FRD反向恢复较差

由于IGBT正面P++/P掺杂浓度较高,传统意义上的RC-IGBT阳极侧的载流子浓度很高,而阴极侧的浓度比较低,这会导致高反向恢复IRM和反向恢复振荡(如图2),因此,RC-IGBT一般应用在软开关应用中,比如电磁炉中较典型的零电压开通,在此比较关注RC IGBTVCEsatEoffVf参数,因为在IGBT开通时,电压为零,开通损耗可以忽略(如图3);

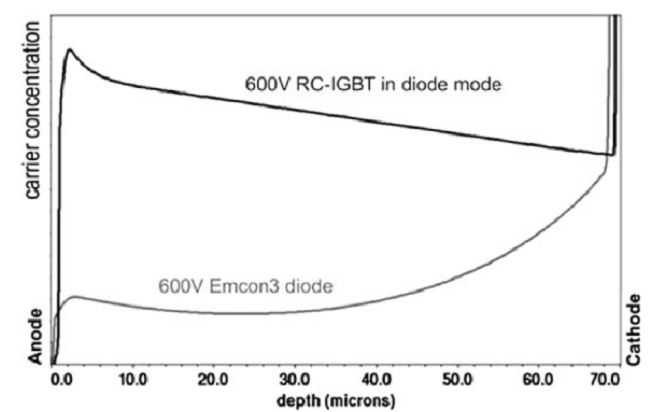

2 RC IGBT内部载流子分及反向恢复

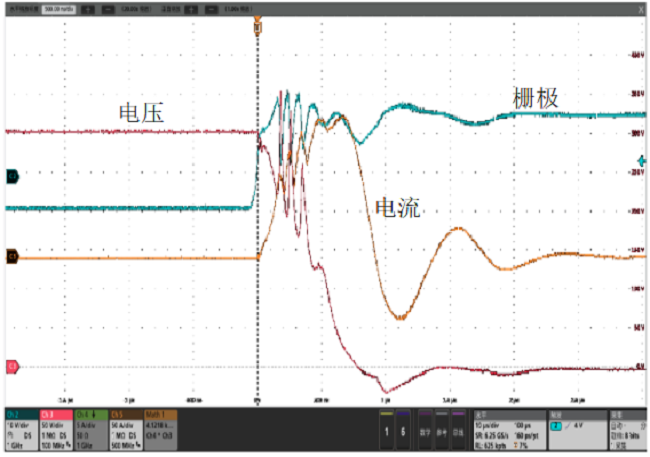

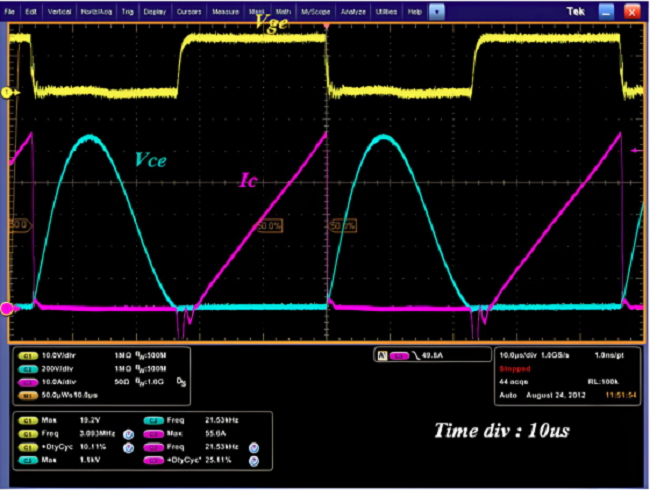

3 RC IGBT在电磁炉应用中典型开关波形

(二)I-V特性存在转折电压

RC IGBT不同于传统IGBT,由于背面nFRD阴极)的存在,RC IGBT在导通时存在一个从单极导电到双极导电的过程,即在转折电压之前,其工作类似于MOSFET,只有电子参与导电,转折电压之后,背面P型向内部注入空穴,电子和空穴同时参与导电,工作通传统IGBT。如该转折电压过大,会导致IGBT无法使用。

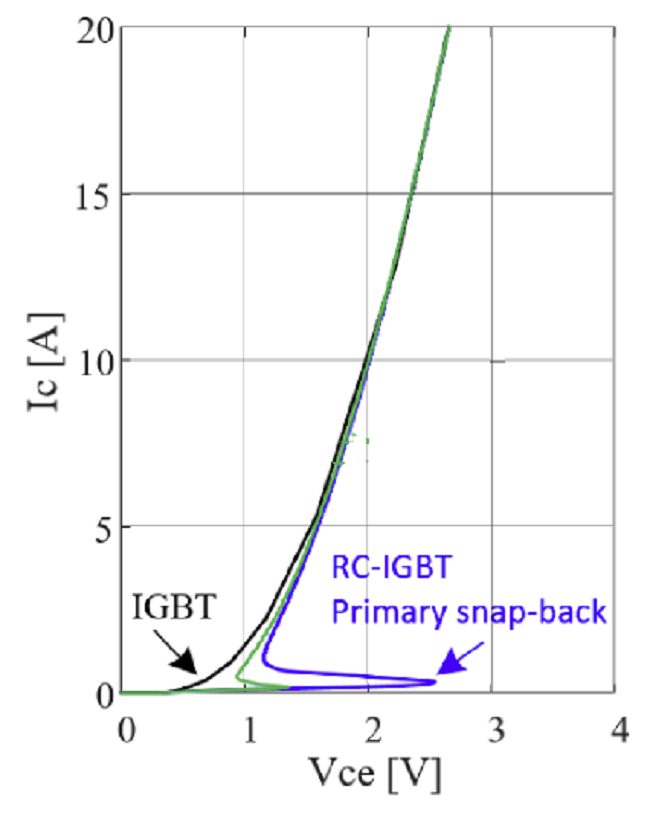

4 RC IGBT在电磁炉应用中典型开关波形

四、RC IGBT技术改进

目前RC IGBT在其他白色家电,如空调、工业应用、光伏、风电领域有所应用,究其原因除RC IGBT的低成本、低热阻、低结温波动等优势外,还归因于技术的进步和完善;

(一)局域寿命控制的应用

为适应硬开关对低损耗的要求,必须对RC IGBT的内置FRD的反向恢复进行优化;常规整体寿命控制,如电子辐照,会导致IGBT的特性退化,比如VCEsat升高、VTH下降及ICES升高等。

RC IGBT反向恢复较差归其原因在于内置FRD阳极侧P型区浓度较高,注入效率高,为此在阳极侧采用局域寿命控制以降低阳极侧的注入效率,从而改善其反向恢复,仅会引起VCEsat的轻微升高。局域寿命一般借助高能轻离子,在整个元胞下一定距离形成寿命控制层(图5a),也有通过一金属层在元胞特定区域形成寿命控制区(图5b),可以做到对IGBT其他参数影响最小,降低漏电,一定程度上提高可靠性。

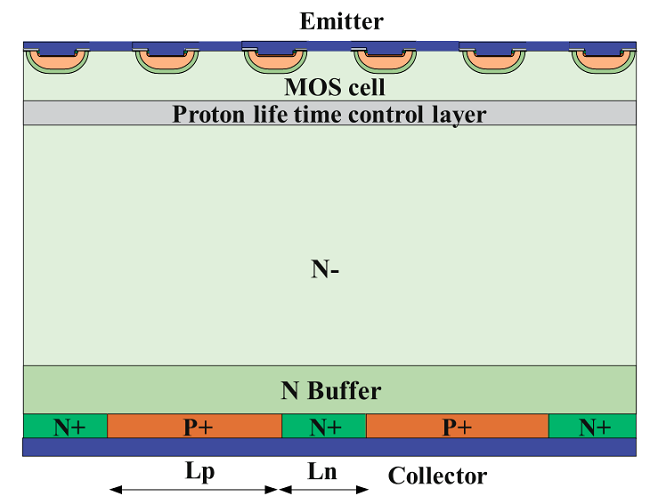

                                                       (a)元胞下局域寿命控制

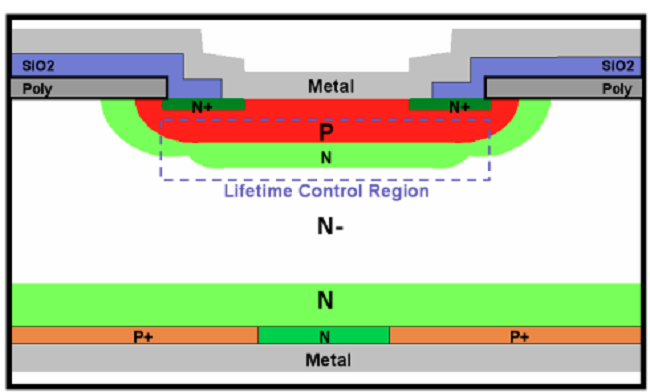

                                                        (b)元胞PN结局部寿命控制

                                      图5 局域寿命控制

(二)低转折(snap-back)电压

RC IGBT开通时的snap-back转折电压可以通过精确控制背面重掺杂P+、轻掺杂N+FS以及背面Pn图形和面积比例实现最小化。

1、内置FRD的阴极NIGBTpilot P正交,如S2方案,能明显消除转折电压,且VCEsat相对S1S3更低;

2、内置FRD的阴极N图形设计,如图7所示背面采用点状(D1D2)虽同S2一样能消除转折电压,但D1由于N的接触面积减小,导致内置FRDVF偏高;而D2则由于P型(IGBT模式的集电极)面积小,导致IGBT VCEsat略高。因此需要优化FRD的阴极图形及所占比例已达到RC IGBT整体性能最优。

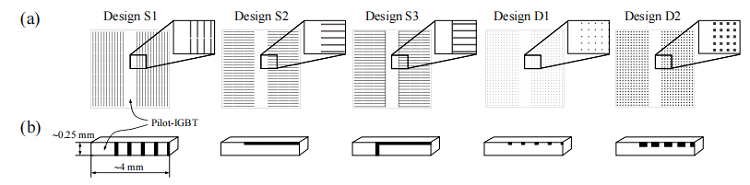

6 RC IGBT背面N方案设计图形

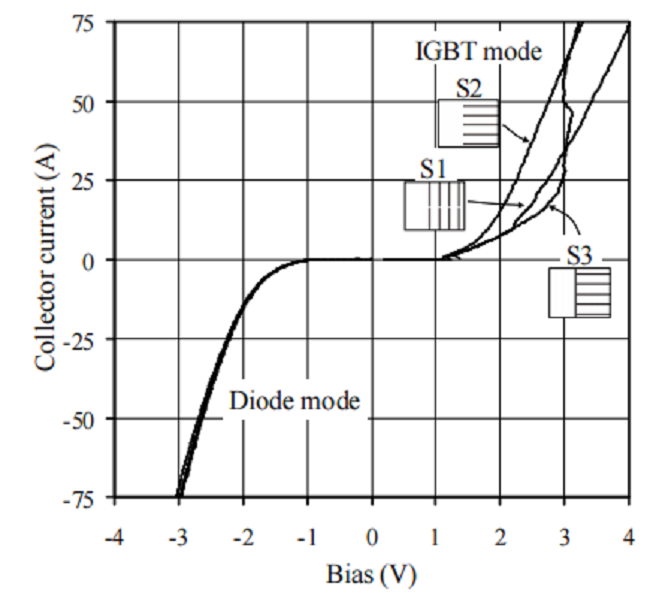

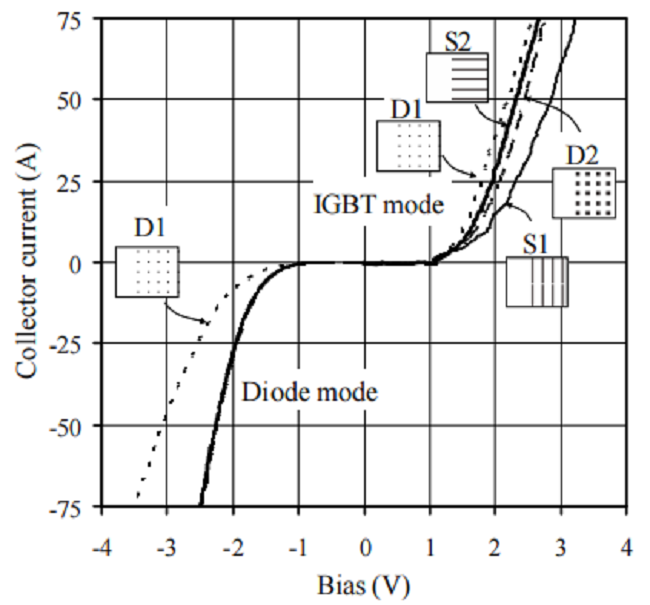

7 背面FRD阴极N型图形设计对转折电压影响

3Buffer电阻率设计:buffer决定着阳极侧正向偏置的横向压降,buffer的高电阻率更容易触发低电流下的阳极注入,有利于抑制转折电压,如图8所示

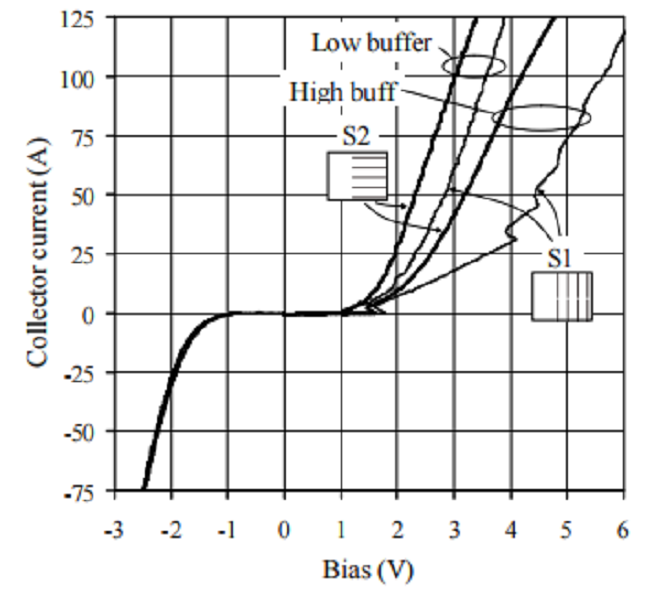

8 背面buffer设计对转折电压影响



五、总结

RC IGBT在降低封装成本,提高封装功率密度具有明显优势,同时由于FRD集成在IGBT内部,FRD实际散热面积增加,有利于减少芯片温度波动和降低实际工作时的温度。在实际设计时,需着重设计背面N型图形和面积占比,消除或减小转折电压,同时为适应硬开关应用,需结合局域寿命控制以优化集成FRD的反向恢复特性。需要注意的是,集成FRD需尽可能减少占用IGBT的有效面积,防止IGBT性能变差。
