买新手机要开机验机，买家电要通电试机，功率模块作为电力电子设备的“心脏”——小到家电控制器，大到新能源汽车、电网设备，都离不开它的稳定输出，因此出厂前更得经历一场特殊的“耐力测试”：无功老化筛选。
这不是厂商“多此一举”的成本增加，而是保障模块长期稳定工作的关键环节。今天就用通俗的语言+核心公式+真实案例，聊聊为什么这场“洗礼”对功率模块来说必不可少。

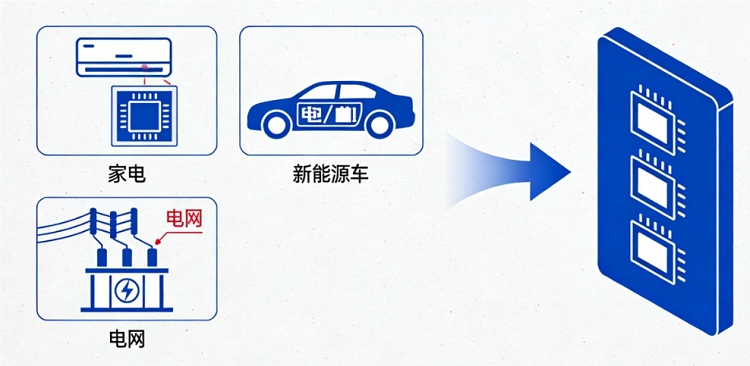

图一：功率模块应用范围
（一）先搞懂：什么是功率模块的“无功老化”？
首先要澄清：这里的“无功”不是“无效”，而是电力领域的专属概念——当电流与电压存在相位差（φ）时，电能不会转化为机械能、热能等对外做功，却能让模块内部产生特定损耗。
无功老化，就是在模块不通入大量有功功率的前提下，通过施加额定电压（U）和一定幅值的无功电流（I），让模块在接近实际工作的电应力、热应力环境下持续运行数十小时。
简单说：无功老化是“不对外做功，但模块自己在‘练内功’”——既模拟了实际工作场景的应力，又不会造成额外的能量浪费，核心目的是提前暴露生产过程中潜藏的微小缺陷。

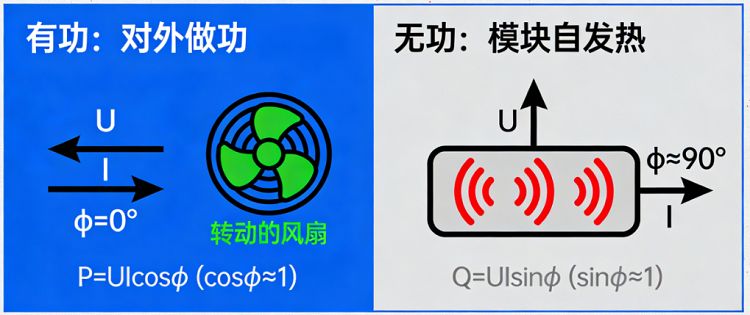

图二：“无功”≠“无效”
（二）核心逻辑：为什么必须做无功老化？
功率模块的失效，大多不是“天生绝症”，而是“潜在隐患”的慢慢爆发。生产过程中，芯片与基板的焊接、封装材料的贴合、内部线路的连接，都可能存在肉眼看不见的微小问题——比如焊料层的微米级空洞、封装树脂的细微裂纹、芯片与散热基板的轻微剥离。
这些缺陷在常温、低应力下不会显现，但实际工作时，模块会因电流通过产生热量，反复的热胀冷缩会让缺陷逐渐扩大，最终导致模块短路、断路或性能衰减。
而无功老化的核心作用，就是通过科学的“应力激发”，让这些“隐形故障”在出厂前提前暴露。这背后，有两个核心公式支撑其科学性，更有真实案例印证其必要性。
1.公式1：无功环境下，模块如何产生“筛选所需”的热量？
无功功率的核心计算公式为：Q=U×I×sinφ
Q：无功功率（单位：Var）
U：施加在模块上的额定电压（单位：V）
I：通过模块的电流（单位：A）
φ：电压与电流的相位差（无功老化时φ≈90°，sinφ≈1）
虽然Q不对外做功，但模块内部的半导体器件（如IGBT、MOSFET）会产生两类关键损耗，这些损耗最终全部转化为热量：
导通损耗：P_con=V_sat×I×D（V_sat为器件饱和压降，D为导通占空比）
开关损耗：P_switch=f×E_switch（f为开关频率，E_switch为单次开关的能量损耗）
总损耗P_total=P_con+P_switch，而热量Q_heat与总损耗近似成正比（Q_heat∝P_total）。这意味着，无功老化时，模块能产生持续且稳定的热量，形成与实际工作一致的热环境——既达到了“烤机”效果，又不会因有功功率造成巨大能耗。

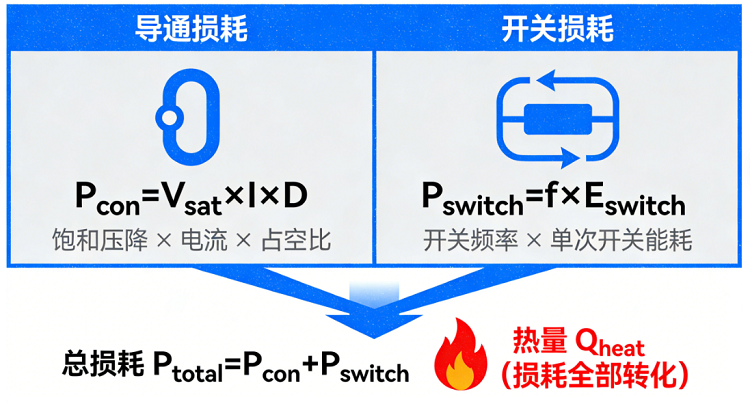

图三：损耗→热量转化流程图解
2.公式2：为什么“升温”能加速缺陷暴露？
这就需要用到著名的Arrhenius加速老化模型，它精准解释了温度与缺陷发展的关系：k=A×e^(-Eₐ/(R×T))
k：缺陷发展速率（单位：1/s）
A：常数（与模块材料特性相关）
Eₐ：激活能（单位：J/mol，表征缺陷激活所需能量）
R：气体常数（固定值8.314J/(mol・K)）
T：模块工作绝对温度（单位：K，T=273+t，t为摄氏温度）
这个公式的核心结论很直观：模块工作温度T越高，缺陷发展速率k就越快。
无功老化时，模块温度通常会被控制在100℃~145℃（接近Si实际应用的极限温度），相当于“加速”了缺陷的暴露过程——原本需要在实际应用中工作数千小时才会显现的故障，在出厂前的数十小时无功老化中就能被检测到。
3.无功老化的独特优势：筛选精准，不损伤合格模块
可能有人会问：直接用“有功老化”（让模块对外做功）不也能产生热量吗？
答案是：可以，但不适合。有功老化时，cosφ≈1，有功功率P=UIcosφ会带来巨大能耗，而且模块承受的电应力过强，可能损伤原本合格的器件。
而无功老化时cosφ≈0，有功功率消耗极低，却能通过无功电流产生足够的损耗热量——既达到了“热应力筛选”的目的，又不会对合格模块造成额外损伤，是高效且温和的筛选方式。像某IGBT模块无功老化测试系统，采用三相电抗器作为负载，能稳定控制模块输出电流，误差仅在2%以内，且测试回路杂散电感极低，不会干扰筛选结果。
（三）对用户来说：无功老化意味着什么？
无功老化不是厂商的“自嗨”，最终受益的是每一位使用者：
降低早期失效风险：经过无功老化的模块，早期失效概率可降低80%以上，避免设备运行中突然停机（比如新能源汽车行驶中功率模块故障、电网设备突然跳闸）。
提升长期可靠性：筛选掉有潜在缺陷的产品，让交付的模块能在高温、高频的实际工况下稳定工作数年甚至更久。新疆某风电场采用经过严格筛选的功率模块后，系统故障率下降31%，年发电量提升约5.2%。
减少维护成本：功率模块是电力电子设备的核心部件，更换成本高、停机损失大，提前筛选能大幅减少后期维修的时间和费用。
（四）结尾
功率模块的无功老化，就像运动员上场前的高强度热身——不是多余的消耗，而是通过科学的“应力测试”，让模块以最佳状态投入实际应用。背后的损耗公式、加速老化模型，以及一个个真实案例，都是这场“洗礼”的有力支撑，确保每一个出厂的模块都能经得起时间和工况的考验。
