随着电动汽车、光伏储能等高压高频应用场景的爆发，SiC MOSFET凭借其高开关速度、低导通损耗和优异的高温性能，正迅速取代传统硅基器件。然而，在高频硬开关场景下，一个长期被低估的问题逐渐浮出水面——体二极管反向恢复过程中的剧烈震荡。这种震荡不仅是EMI噪声的主要来源，更可能直接导致：
l 器件过压失效：震荡尖峰电压叠加母线电压，可能超过器件额定耐压，引发雪崩击穿。
l 误开通风险：漏极电压震荡通过Cgd耦合至栅极，造成桥臂直通短路。
l 可靠性退化：持续的震荡带来额外的开关损耗和热应力，加速器件老化。
本文将深入剖析SiC MOSFET体二极管反向恢复震荡的产生机理，量化分析关键影响因素，并给出经过仿真与实测验证的有效抑制方案，为工程师提供从理论到实践的完整解决方案。
要理解震荡，首先要拆解其发生的物理场景。在换流过程中，当上管（续流管）的体二极管从续流状态切换到反向阻断时，会经历一个复杂的“反向恢复”过程。此时，电路中的寄生参数（电感、电容）与器件的非线性电容共同构成了一个高阶谐振网络。图一清晰地展示了在反向恢复电流阶段，功率回路的等效电路模型：

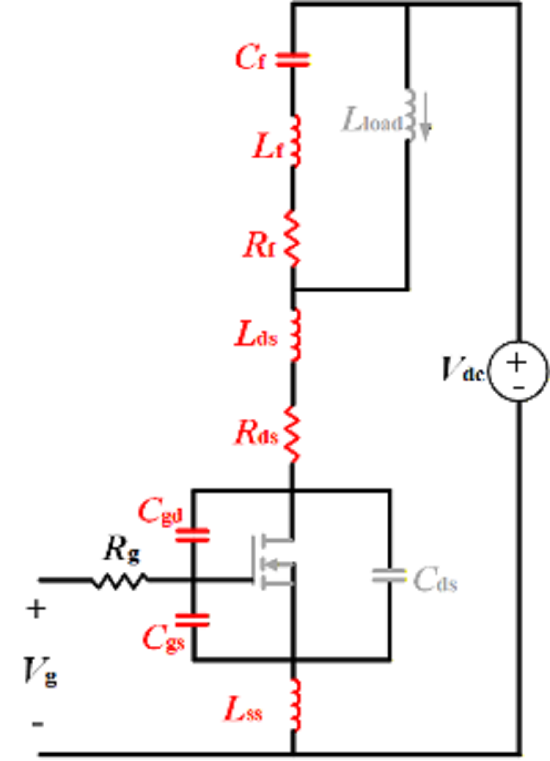

图一：等效电路模型
功率回路电压方程可化简为标准的二阶系统形式：
核心结论： 震荡的根源在于由功率回路寄生电感（Lss,Lds,Lf） 和续流二极管结电容（Cf） 构成的LC谐振回路。在典型的SiC应用中，回路电阻很小，系统处于欠阻尼状态（ξ＜1），能量在电感和电容间反复交换，形成衰减缓慢的正弦振荡。
通过大量的仿真与双脉冲测试实测，我们系统性地研究了各电路与器件参数对震荡特性的影响。
1. 母线电压VCC对震荡的影响
l 影响规律： VCC升高，电流震荡显著加剧，Vpeak上升，电压震荡的相对尖峰值（ΔV）变化不明显。对比波形如图二。

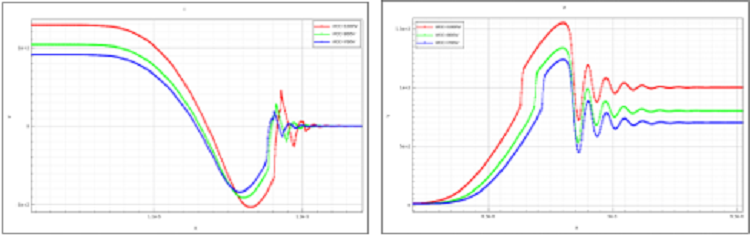

图二：VCC对震荡的影响
l 数据佐证：仿真波形中，母线电压从700V升至1000V，电流振幅加剧；震荡尖峰ΔV均维持在800V左右，振荡持续时间也基本不变。
2. 负载电流ID对震荡的影响
l 影响规律：负载电流越大，反向恢复过程中需要抽取的少数载流子电荷（Qrr）越多，导致反向恢复电流峰值（Irm） 和初始电流变化率（di/dt） 增大。对比波形如图三。

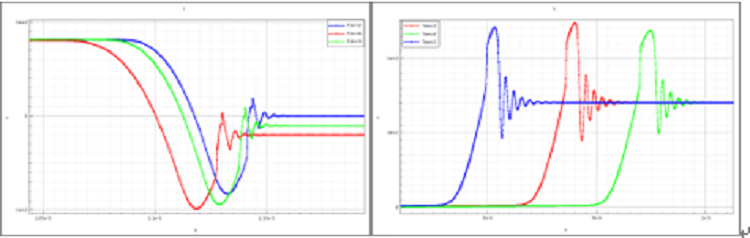

图三：ID对震荡的影响
l 数据佐证：当负载电流从90A增加至110A（母线电压700V），Irm上升，电压震荡差异不大。
l 机理解释：更大的Id意味着存储在体二极管漂移区中更多的电荷，在反向恢复时被快速抽出，Qrr上升，Irm增大。
3. 栅极电阻Rg对震荡的影响
l 影响规律：Rg对震荡有双重影响。减小Rg会加快开关速度，增大di/dt和du/dt，从而加剧震荡；但另一方面，Rg本身也是栅回路阻尼的一部分。对比波形如图四。

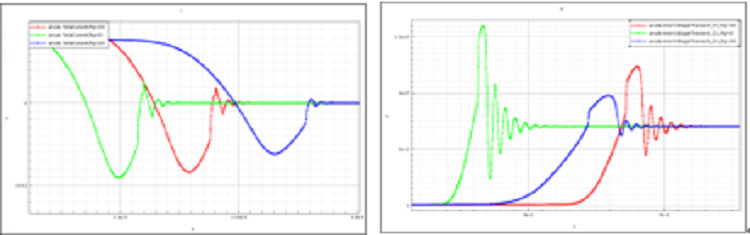

图四：Rg对震荡的影响
l 数据佐证：仿真显示，在相同条件下，Rg（5、10、20R）对比波形，续流管电压振幅和振频增长明显。
l 设计启示：Rg是工程师最常用且最直接的调节手段。增大Rg是抑制震荡的有效方法，但需与开关损耗进行权衡，因为增大Rg也会延长开关时间，增加导通损耗。
理解了“病因”和“病状”，我们就可以开出“药方”。抑制震荡的核心思路是：1）减少激励源（降低初始di/dt）；2）增加系统阻尼；3）改变谐振网络结构。
改善方向一：针对寄生电容——器件级优化
优化体二极管寄生电容Cf,减小Cf是有效的优化方向。而Cf主要来自体二极管反偏时，空间电荷区的结电容，因此优化结电容就是我们的第一优化方向。可以通过减小P型体区底部浓度来实现改优化方向。
改善方向二：调整栅极电阻——驱动级优化
在开关损耗允许的范围内，选用更大的Rg。这不仅能降低di/dt，还能增加栅回路的等效阻尼。但需注意边界， Rg过大会显著增加开关损耗和延迟，需通过热仿真和效率测试确定最优值。
改善方向三：压制寄生电感——系统级优化
功率回路寄生电感Ls是震荡能量的“存储池”和振荡频率的决定因素之一。采用紧密对称的功率回路布局，特别是半桥的上下管、直流母线电容和连接端子的位置。另外，在续流管DS两端或半桥中点与母线间增加RC缓冲电路，是抑制震荡最直接有效的方法之一。
