绝缘栅双极型晶体管（IGBT）作为电力电子系统的核心功率器件，兼具MOSFET的高输入阻抗和BJT的低导通损耗优势，广泛应用于变频调速、新能源发电、轨道交通等领域。开关特性是IGBT的关键性能指标，直接决定系统的效率、可靠性和电磁兼容性，而其内部寄生电容的充放电过程，是影响开关速度、开关损耗及开关过冲的核心因素之一。开关过冲（包括电压过冲和电流过冲）会增加器件应力，甚至导致IGBT击穿损坏，因此深入研究IGBT内部电容的组成及其对开关过冲的影响，对器件选型、电路设计及性能优化具有重要意义。
一、IGBT耦合电容
IGBT的内部电容本质上是器件制造过程中形成的寄生电容，主要由三个核心电容构成，且三者通过不同组合形成数据手册中常见的等效电容参数，其结构与特性直接决定了开关过程的动态行为。三者的等效关系为：输入电容Cies=Cge+Cgc，输出电容Coes=Cgc+Cce，反向传输电容Cres=Cgc（即米勒电容）。IGBT内部主要耦合电容如图1所示。

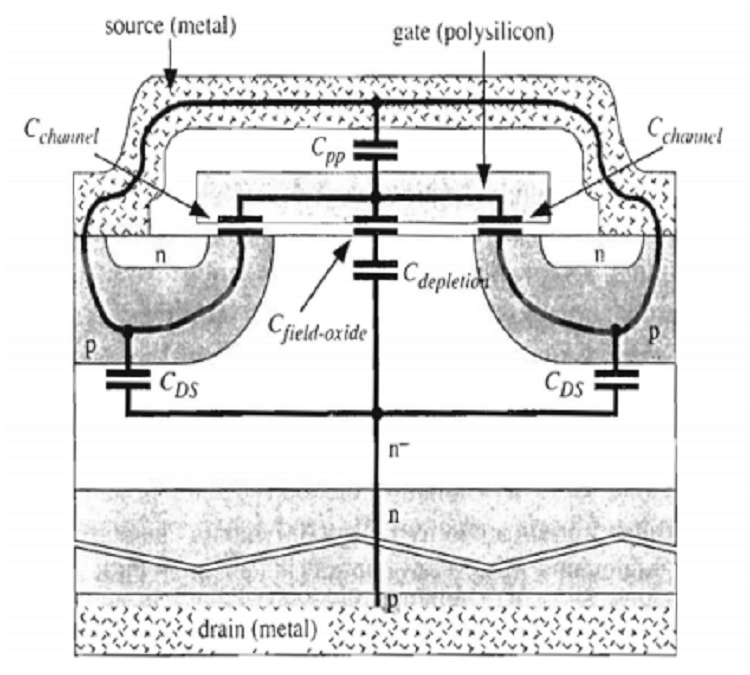

图1 IGBT耦合电容
根据器件结构和测试定义，三个核心电容具体特性如下：
栅极-发射极电容（Cge）是IGBT栅极与发射极之间的寄生电容，主要由栅极与发射极金属重叠形成的电容、栅极与N+源极氧化层电容及栅极与P基区电容组成，其容量受栅极偏置电压影响较小，主要作用是存储栅极驱动电荷，决定栅极电压的上升和下降速度，是IGBT开关过程的“启动开关”。
栅极-集电极电容（Cgc）又称米勒电容，是栅极与集电极之间的寄生电容，由栅极与N-漂移区重叠形成，其容量随集射极电压（Vce）的变化而显著变化，Vce越大，Cgc越小，它是引发米勒效应、影响开关过冲的最关键电容，负责在开关过程中实现栅极与集电极之间的电荷耦合。集电极-发射极电容（Cce）是集电极与发射极之间的寄生电容，主要由N-漂移区和Pwell之间的结电容构成，容量较小且受Vce影响较大，在开关过程中主要参与电荷的存储与释放，对开关过冲的影响相对间接但不可忽视。
二、耦合电容对IGBT开通过程的影响
IGBT的开关过程分为开通和关断两个阶段，两个阶段中内部电容的充放电机制不同，对开关过冲的影响也存在显著差异。典型的IGBT开通过程如图2所示，在IGBT开通过程中，核心是栅极驱动电路向内部电容充电，使栅极电压（Vge）上升至阈值电压VT，进而触发器件导通，此过程中Cge、Cgc的协同作用直接决定电流过冲的大小，Cce的影响相对微弱。

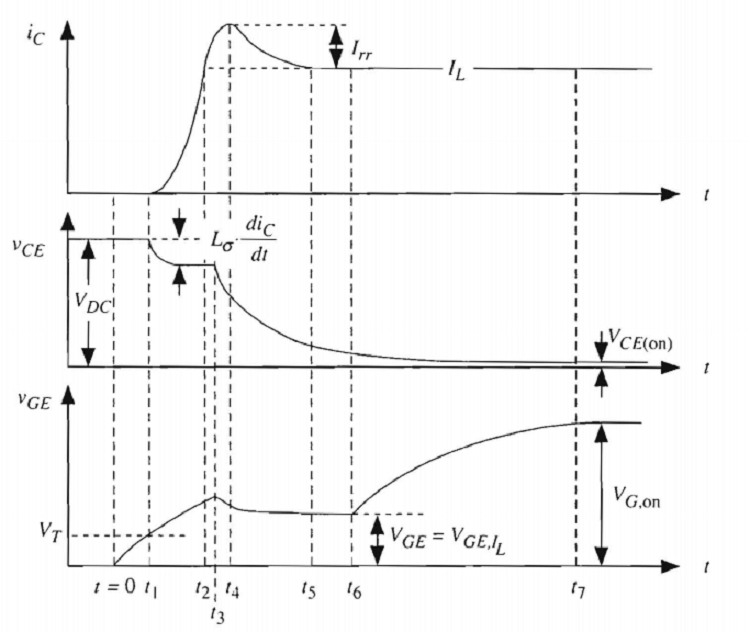

图2 IGBT开通过程
具体来看，开通初期（t0-t1），驱动电流首先对Cge充电，Vge从0快速上升，此时Cgc因初始Vce较高而容量较小，对充电过程的阻碍作用较弱；
当Vge达到阈值电压后（t1时刻），IGBT开始导通，集电极电流（Ic）快速上升，同时集电极与发射极之间的电压（Vce）快速下降，此时Cgc随Vce的降低而容量增大，引发米勒效应——Vce的快速下降通过Cgc耦合到栅极，使驱动电流被分流至Cgc进行充电，Vge暂时保持稳定（形成米勒平台，t4-t5阶段）。
这一过程中，Cge对电流过冲的影响主要体现在充电速度上：Cge容量越大，栅极充电时间常数越大，Vge上升速度越慢，Ic的上升率（di/dt）越小，电流过冲也随之减小，但会增加开通损耗；反之，Cge容量越小，Vge上升越快，di/dt越大，电流过冲越显著，可能导致器件承受过大的电流应力，甚至引发擎住效应。而Cgc作为米勒电容，其容量变化直接决定电流过冲的峰值：Cgc容量越大，米勒效应越明显，驱动电流被分流的比例越高，Vge平台持续时间越长，Ic上升速度被抑制，电流过冲减小，但会延长开通时间、增加开通损耗；若Cgc容量过小，米勒效应微弱，驱动电流主要用于Cge充电，Vge快速上升，Ic急剧增大，电流过冲加剧，尤其在大电感负载条件下，过大的di/dt还会通过线路寄生电感引发电压尖峰，形成叠加过冲。Cce在开通过程中，由于初始电压较高，会快速放电，其放电电流会叠加到Ic中，对电流过冲产生轻微加剧作用，但因其容量较小，影响远小于Cge和Cgc，通常可忽略不计，仅在高频开关场景下需考虑其微弱影响。
三、耦合电容对IGBT关断过程的影响
在IGBT关断过程（如图3）中，核心是栅极驱动电路将内部电容存储的电荷释放，使Vge下降至阈值电压以下，器件逐渐关断，此过程中Cgc、Cce的作用更为突出，主要影响电压过冲的大小，Cge的影响相对次要。

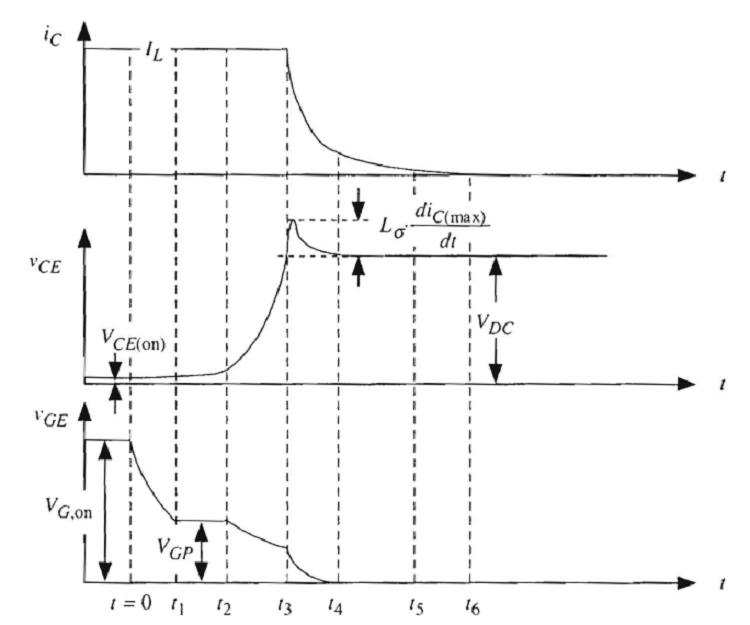

图3 IGBT关断过程
在t0-t1阶段，PN驱动电路将栅极电荷抽出，正面PN结处载流子浓度降为0，耗尽层开始形成，此时Vce开始上升，Cgc随Vce的升高而容量减小，米勒效应减弱；当Vge下降至阈值电压以下时（t3时刻），MOS沟道关断，集电极电流主要由少数载流子的复合决定，Ic快速下降，Vce急剧上升，此时电路中的寄生电感（线路电感、器件封装电感）会因电流的快速变化（高di/dt）产生感应电动势，与Vce叠加形成电压过冲，而内部电容的充放电会直接影响这一过程的剧烈程度。
Cgc在关断过程中对电压过冲的影响最为关键：关断时，Vce快速上升，通过Cgc产生的位移电流会流向栅极，若栅极驱动电路的泄放能力不足，这些电荷会在Cge上积累，导致Vge瞬时升高，甚至超过阈值电压，使本应截止的IGBT再次导通，引发上下桥臂直通，加剧电压过冲和电流振荡；同时，Cgc容量越小，Vce的上升率（dv/dt）越大，寄生电感产生的感应电动势越高，电压过冲越显著，还可能引发动态擎住效应，进一步损坏器件；反之，Cgc容量越大，dv/dt越小，电压过冲被抑制，但关断时间延长，关断损耗增加，需在两者之间进行权衡。
Cce在关断过程中主要起到缓冲作用：Cce容量越大，对Vce的上升具有一定的钳位作用，能够吸收部分寄生电感释放的能量，减缓Vce的上升速度，从而减小电压过冲，但Cce容量过大会增加关断损耗，且可能导致开关过程中的振荡加剧；Cce容量过小时，缓冲作用不足，电压过冲会明显增大，尤其在高频关断场景下，这种影响更为突出。Cge在关断过程中主要影响电荷泄放速度：Cge容量越大，栅极电荷泄放时间越长，关断速度越慢，Ic下降率减小，寄生电感产生的感应电动势降低，电压过冲减小，但关断损耗增加；反之，Cge容量越小，电荷泄放越快，关断速度越快，di/dt越大，电压过冲加剧，同时可能引发栅极电压振荡，影响器件可靠性。
四、总结
IGBT内部的Cge、Cgc、Cce三个核心电容，通过充放电过程和米勒效应，共同决定了开关过程中的过冲特性：开通过程中，Cge和Cgc主要影响电流过冲，Cce影响微弱；关断过程中，Cgc和Cce主要影响电压过冲，Cge起到辅助调节作用。三者的容量匹配直接关系到IGBT的开关性能，容量过大虽能抑制过冲，但会增加开关损耗；容量过小则会加剧过冲，增加器件应力，甚至导致损坏。
在实际应用中，需结合器件型号、工作频率、负载条件等因素，通过合理选型IGBT、优化栅极驱动电路（如调节栅极电阻）及设计缓冲电路，平衡内部电容对开关过冲和开关损耗的影响，确保IGBT安全、高效运行。同时，通过精准测量内部电容参数（Cies、Coes、Cres），可进一步掌握不同偏压下电容的特性，为电路设计和性能优化提供依据，充分发挥IGBT在电力电子系统中的核心作用。
